Дистанционное управление лодочным мотором: устройство, подбор, установка

Дистанционное управление переносит рабочее место водителя от транца к консоли. Вместо румпеля используются штурвал и пульт газ-реверс, а запуск, остановка двигателя, регулировка дифферента выполняются с поста управления. Такая схема улучшает обзор по курсу, помогает распределить людей, груз по кокпиту, снижает утомляемость на длинных переходах.

Переоборудование нельзя начинать с покупки первого подходящего по цене комплекта. Совместимость зависит от модели мотора, типа редуктора, способа крепления рулевой тяги, длины трассы, допустимой нагрузки. Разберём состав системы, правила измерения тросов, контроль перед первым выходом на Обь или Новосибирское водохранилище.

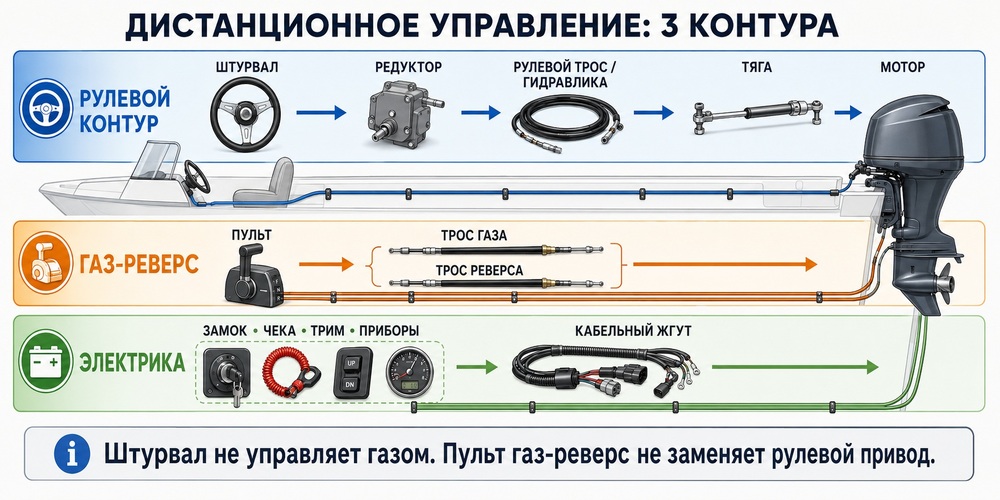

Что входит в дистанционное управление лодочным мотором

Выражение «поставить дистанцию» объединяет несколько независимых контуров. Рулевой контур поворачивает подвесной мотор. Контур газ-реверс меняет обороты, включает передний либо задний ход. Электрическая часть отвечает за запуск, остановку, аварийную чеку, звуковую сигнализацию, а при подходящей комплектации — за трим.

Штурвал сам по себе не управляет дросселем. Пульт газ-реверс не заменяет рулевой редуктор. Поэтому при оценке комплекта полезно пройти всю цепочку от рук водителя до двигателя:

• штурвал передаёт вращение на редуктор или насос;
• рулевой трос, гидравлические шланги либо электрический привод поворачивают мотор;
• контроллер перемещает два троса — дросселя и переключения передач;
• кабельный жгут соединяет замок зажигания, чеку, приборы, трим с подвесным мотором;
• рулевая тяга вместе с крепежом связывает привод с поворотным кронштейном.

Когда дистанция удобнее румпеля

Румпель остаётся практичным решением для лёгкой лодки, коротких переходов, рыбалки с постоянным маневрированием на малом ходу. Он проще, занимает меньше места, не требует консоли. Дистанция раскрывает преимущества на более просторном корпусе: водитель сидит лицом по ходу, видит акваторию перед носом, реже разворачивается назад.

Для поездок с пассажирами пост управления помогает освободить кормовую зону. Вес водителя смещается ближе к центру корпуса, однако реальный эффект зависит от общей загрузки. Нельзя считать установку штурвала универсальным способом исправить неправильную развесовку: аккумулятор, бак, снасти, люди тоже влияют на выход на глиссирование.

Особенно заметна разница на продолжительных маршрутах. На Новосибирском водохранилище погода способна быстро изменить высоту волны, поэтому устойчивая посадка за консолью плюс свободный обзор полезнее формального запаса мощности. Но тип управления должен соответствовать проекту лодки, ограничениям изготовителя двигателя.

Механическая, гидравлическая, электронная системы

Механическое рулевое управление

В механической системе штурвал вращает редуктор, а тот перемещает сердечник рулевого троса. Решение сравнительно простое, ремонтопригодное, подходит для многих небольших моторных лодок. Ограничение задаёт не абстрактное число лошадиных сил, а паспорт конкретного редуктора вместе с тросом. Модели M58 и M66, например, рассчитаны на разные приводы; автоматической взаимозаменяемости у них нет.

Усилие на штурвале зависит от конструкции корпуса, высоты установки мотора, регулировки трима, числа изгибов трассы, состояния троса. Если руль резко потяжелел, увеличивать диаметр колеса или прикладывать больше силы опасно. Сначала ищут заедание, коррозию, слишком малый радиус изгиба либо неисправность редуктора.

Гидравлическое управление

Гидравлика состоит из насоса под штурвалом, цилиндра на моторе, шлангов, рабочей жидкости. Она снижает усилие, позволяет проложить трассу без жёсткого рулевого троса, удобна для тяжёлых моторов либо многомоторных установок. Подбирать систему нужно по таблице совместимости производителя: учитываются мощность, масса, число двигателей, конфигурация цилиндра, предельная скорость судна.

После монтажа контур прокачивают до полного удаления воздуха. Мягкий руль, самопроизвольное изменение курса, подтёки на фитингах или неравномерный ход цилиндра требуют остановки с последующей диагностикой.

Электронное управление

В электронных системах команды передаются по проводам, а исполнительные механизмы работают у двигателя. Сюда относятся электронный газ-реверс, рулевые приводы с усилителем. Они дают точный ход рычага, облегчают создание второго поста, могут поддерживать дополнительные функции. Но такая система совместима только с определёнными сериями моторов, блоками управления, программным обеспечением. Переделать обычный механический двигатель одной заменой пульта не получится.

Из чего собрать комплект дистанционного управления

В разделе дистанционного управления собраны рулевые редукторы, контроллеры газ-реверс, тросы, штурвалы, тяги, комплекты электрозапуска. Удобнее сначала составить перечень по модели двигателя и схеме лодки, затем сверять товары: похожие внешне детали могут иметь разные рабочие ходы или наконечники.

Как проверить совместимость с мотором

Начните с полной маркировки двигателя, серийного номера, года выпуска. У моторов SEANOVO буква F в части обозначения управления указывает на дистанционную версию, H — на румпельную, C — на комбинированную. Расшифровка помогает сузить поиск, но не заменяет каталог деталей для конкретной модификации.

У дистанционной версии обычно предусмотрены точки крепления рулевой тяги, выводы для тросов, электрический жгут, органы запуска. Румпельный двигатель иногда допускает переоборудование. Тогда нужны кронштейны, рычаги, комплект электрозапуска, кабели или иные детали. Состав различается даже у моторов одной мощности.

Перед заказом запишите:

• марку, модель, тактность, год, серийный номер двигателя;
• мощность, массу, длину дейдвуда, тип запуска, наличие трима;
• модель лодки, ширину транца, место консоли, сторону прокладки трассы;
• расстояния для рулевого троса, пары газ-реверс;
• фотографии поворотного кронштейна, рычагов под колпаком, штатных разъёмов.

Если мотор ещё не куплен, проще сразу выбрать дистанционную модификацию в каталоге лодочных моторов SEANOVO. Это сокращает число переходников, снижает риск собрать несовместимый набор.

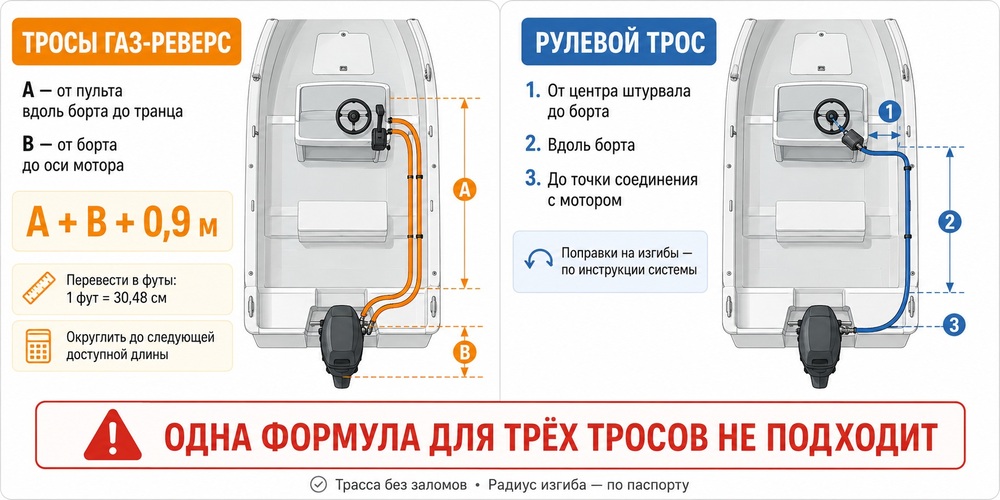

Как рассчитать рулевой трос и пару газ-реверс

Три троса нельзя измерять одной формулой. Пара газ-реверс идёт от пульта до двигателя, образуя свободную петлю у подвесного мотора. Рулевой трос начинается в редукторе, проходит по своему маршруту, затем соединяется с мотором через штатную трубу либо транцевую опору.

Тросы газ-реверс

Наметьте реальную трассу мягким шнуром. Измерьте путь от контроллера вдоль борта до транца — A. Добавьте расстояние от борта до оси двигателя — B. Для распространённой схемы с подвесным мотором используют расчёт A + B + 0,9 м, чтобы оставить петлю на поворот. Некоторые производители требуют другой запас, поэтому итог сверяют с инструкциями выбранного троса и пульта.

Полученную длину переведите в футы: один фут равен 30,48 см. Если вышло 3,82 м, получаем около 12,53 фута. Заказывают следующую доступную длину — 13 футов. Лишние метры не дают полезного резерва: большая петля повышает люфт, мешает укладке, ухудшает переключение.

Рулевой трос

Здесь измеряют расстояние от центра штурвала до борта, длину маршрута по борту, участок до точки соединения с мотором. Поправки на изгибы, способ крепления, выход из редуктора берут из инструкции к выбранной системе. Формула для газ-реверса к рулевому контуру неприменима.

Трасса должна быть плавной. Не прокладывайте оболочку вплотную к острым кромкам, нагретым деталям, аккумуляторным клеммам или месту, где её прижмёт крышка рундука. Минимальный радиус изгиба задаёт изготовитель. Если нужную дугу невозможно разместить, меняют маршрут либо тип рулевого привода.

Порядок установки дистанционного управления

1. Спланируйте рабочее место. Водитель должен видеть курс, доставать до рычага без наклона корпуса, свободно поворачивать штурвал. За панелью оставляют место для редуктора, кабелей, приборов, обслуживания соединений.
2. Усильте основание консоли. Тонкая стенка прогибается под нагрузкой, ослабляет крепёж, ухудшает точность управления. Схему усиления согласуют с конструкцией корпуса.
3. Установите рулевой привод. Редуктор крепят по шаблону изготовителя. Затем прокладывают трос или гидравлические линии, соединяют привод с двигателем штатной тягой, ставят предусмотренные гайки, фиксаторы.
4. Закрепите контроллер. До сверления проверьте полный ход рукоятки: она не должна задевать борт, кресло или штурвал. Уточните, должен ли выбранный пульт тянуть либо толкать трос при наборе газа.
5. Проложите газ-реверс. Тросы укладывают без заломов, подписывают с обоих концов, фиксируют с запасом на движение мотора. Оболочка не должна работать как ограничитель поворота.
6. Подключите электрику. Используйте схему конкретного двигателя. Цепи защищают предохранителями требуемого номинала, соединения — от влаги, перетирания. Перед работой аккумулятор отключают.
7. Отрегулируйте механизмы. При нейтральном положении пульта редуктор двигателя должен находиться в нейтрали, а дроссель — на упоре холостого хода. Регулировкой нельзя компенсировать трос неверного типа или длины.

Самостоятельный монтаж оправдан, если у владельца есть инструкция, подходящий инструмент, опыт работы с судовой электрикой. Когда требуется переделывать румпельный мотор, рассчитывать гидравлику или изготавливать крепления, безопаснее поручить подбор с установкой сервисному специалисту.

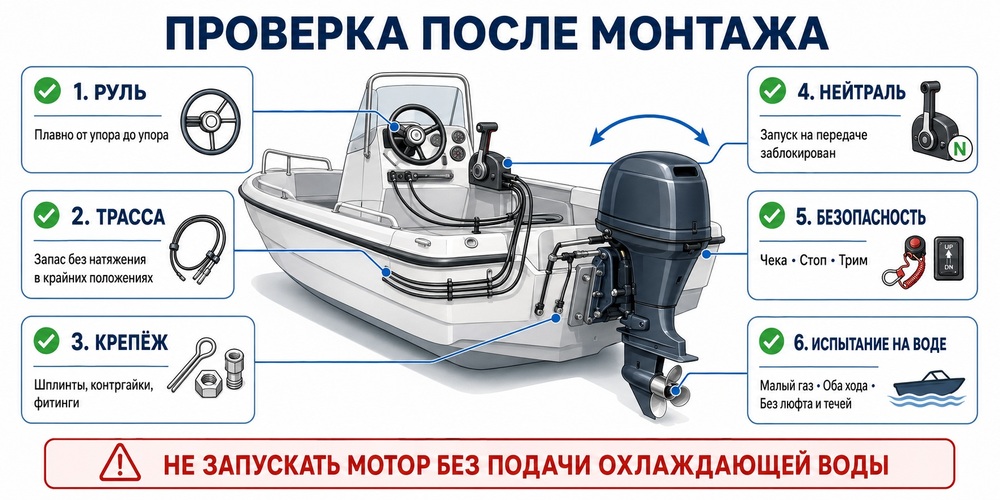

Что проверить после монтажа

Первую проверку проводят на заглушённом двигателе. Поверните штурвал от упора до упора. Мотор должен двигаться плавно, а тросы, шланги, провода — сохранять свободный запас в обоих крайних положениях. Осмотрите крепёж, шплинты, контргайки. У гидравлики проверяют фитинги, отсутствие воздуха.

Затем убедитесь, что направление совпадает: поворот штурвала вправо отклоняет мотор для правого поворота лодки. Рукоятка должна уверенно фиксировать нейтраль. Система блокировки запуска обязана не позволять стартеру сработать при включённой передаче. Отдельно испытайте аварийную чеку, кнопку остановки, трим.

Запуск на берегу без подачи охлаждающей воды недопустим. Финальную регулировку выполняют по инструкции производителя, после чего проводят короткое испытание на воде. Начинают с малого газа, проверяют оба направления хода, реакцию руля, возврат дросселя. Скорость увеличивают только при отсутствии люфта, заеданий, постороннего шума, течи.

Обслуживание: признаки неисправности

Перед сезоном осмотрите оболочки, наконечники, тяги, крепёж. Налёт, трещины, распушившийся металл, следы перетирания или повреждённые пыльники — повод заменить деталь. Смазывать нужно только указанные изготовителем точки, используя предписанный состав: случайная густая смазка способна собирать грязь или повредить оболочку.

У гидравлики контролируют уровень жидкости, шланги, фитинги, ход цилиндра. Электрические разъёмы держат сухими, очищают от окислов, восстанавливают защитные колпачки. После хранения на морозе сначала оцените лёгкость органов управления на стоянке. Загустевшая смазка может проявить скрытое заедание, особенно в начале весеннего сезона в Новосибирской области.

Эксплуатацию прекращают, если появился растущий люфт, руль двигается рывками, рукоятка не удерживает нейтраль, передача включается с задержкой или двигатель не возвращается к холостым оборотам. Неисправность дистанции влияет на управление судном, поэтому откладывать диагностику до конца сезона рискованно.

Типичные ошибки при подборе комплекта

• Покупка по мощности без учёта модели. Два двигателя одинаковой мощности могут иметь разные кронштейны, разъёмы, рабочий ход рычагов.
• Смешивание M58 и M66. Маркировка относится к совместимости троса с конкретным рулевым редуктором, а не только к запасу прочности.
• Одинаковая длина всех тросов. Рулевой контур с парой газ-реверс проходят разными маршрутами, имеют собственные поправки.
• Измерение по прямой. Реальная трасса огибает консоль, рундуки, силовой набор корпуса. Короткий трос нельзя безопасно «дотянуть» затяжкой креплений.
• Избыточный запас. Большие петли занимают кокпит, создают лишние изгибы, увеличивают люфт.
• Игнорирование направления PUSH/PULL. Неподходящий контроллер меняет логику движения либо не даёт настроить полный ход.
• Отсутствие приёмочной проверки. Ошибку в направлении руля, блокировке запуска или регулировке реверса нужно найти у причала, не на фарватере.

Если остаются сомнения, подготовьте маркировку мотора, размеры трассы, фотографии узлов. По этим данным проще подобрать совместимые позиции в разделе рулевого управления либо каталоге управления газ-реверс, не покупая лишние переходники.

Частые вопросы

Можно ли переделать румпельный мотор под дистанционное управление?

Можно, если изготовитель предусмотрел такую конфигурацию для конкретной модели. Помимо пульта и тросов могут понадобиться рычаги под колпаком, крепления, рулевая тяга, жгут, стартер, замок зажигания. Решение принимают по каталогу запчастей и серийному номеру.

С какой мощности нужна дистанция?

Единого порога нет. Учитываются масса и геометрия лодки, скорость, расположение водителя, назначение судна, паспортные ограничения двигателя. Для одной компактной лодки румпель удобен, для другой при той же мощности консоль даёт лучший обзор и более удобную посадку.

Можно ли поставить трос газ-реверс другой марки?

Бренд сам по себе не определяет совместимость. Сверяют тип наконечников, рабочий ход, резьбу, направление PUSH/PULL, допустимый радиус изгиба. Универсальный трос иногда требует штатных адаптеров.

Какой трос выбрать — M58 или M66?

Тот, который указан для рулевого редуктора, разрешён для вашей моторной установки. Они отличаются конструкцией, поэтому не считаются взаимозаменяемыми. Мощность двигателя — лишь один из параметров проверки.

Нужно ли брать трос длиннее с запасом?

Нужен только расчётный запас на прокладку с учётом движения подвесного мотора. Результат округляют вверх до ближайшего стандартного размера. Добавлять ещё один-два метра «на всякий случай» не стоит.

Можно ли установить дистанционное управление на лодку ПВХ?

Да, если лодка допускает установку консоли и выбранного мотора. Основание должно выдерживать нагрузку от штурвала, а трасса — проходить без заломов, риска повредить баллоны. Часто применяют специальную консоль и усиленные точки крепления.

Что лучше для рыбалки: румпель или дистанция?

Для частых перестановок на малой скорости в компактной лодке румпель проще. На дальних переходах, при семейных поездках либо на просторном корпусе консоль обычно удобнее. Выбор зависит от сценария, а не от статуса оборудования.

Что учитывать перед заказом

Надёжная дистанция начинается не со штурвала, а с точных исходных данных. Нужны полная модель двигателя, схема креплений, тип контроллера, отдельные замеры для рулевого контура с газ-реверсом. После сборки обязательны проверка на стоянке, спокойное испытание на воде. Такой порядок помогает получить предсказуемое управление без лишних деталей, переделок.
